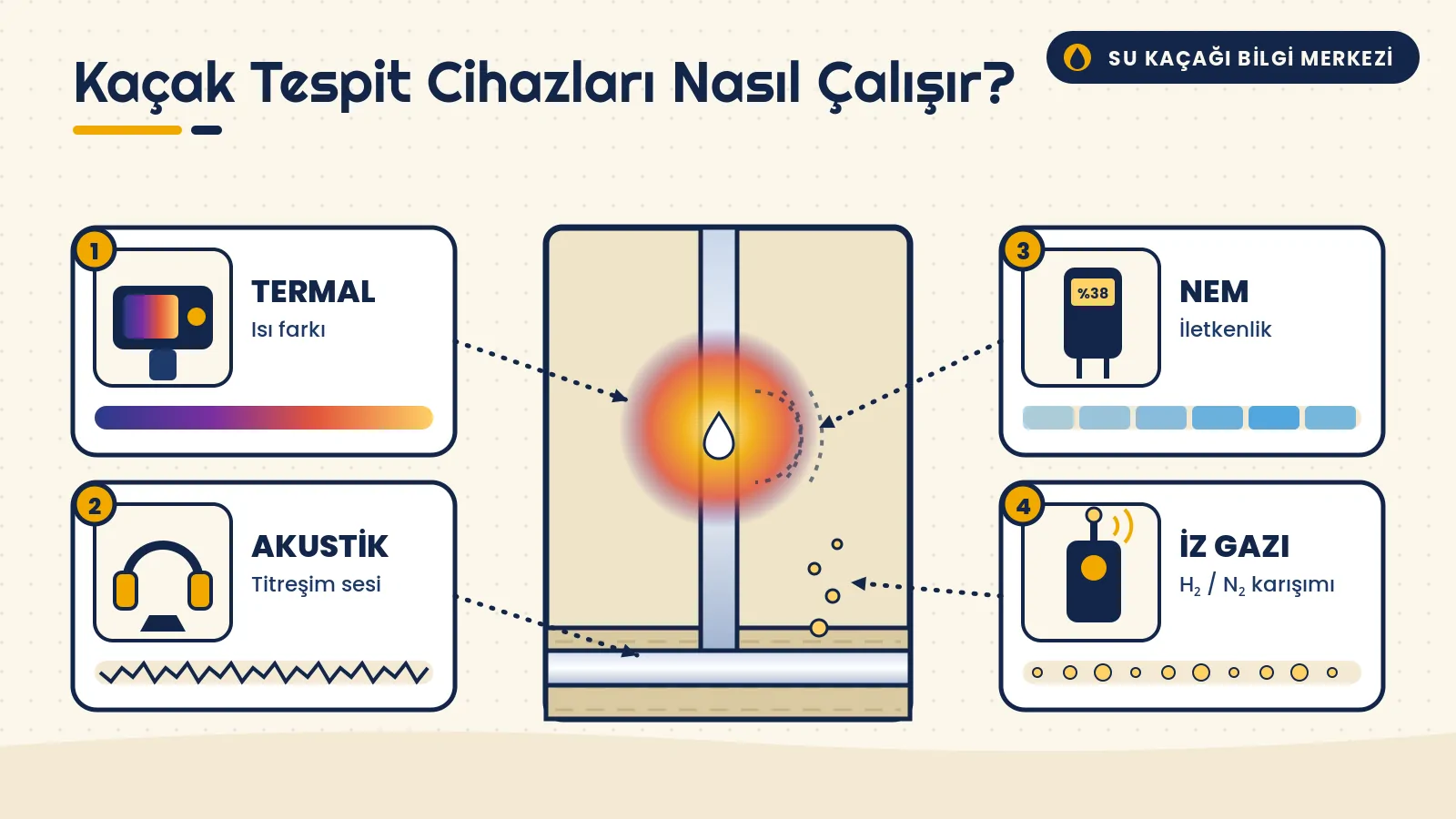

Bir uzman duvara hiç dokunmadan “Kaçak tam şurada” dediğinde bu durum ilk bakışta sihir gibi görünebilir. Aslında arkasında okul yıllarından tanıdığımız fizik kuralları vardır: ısı yayılır, ses titreşimle iletilir, su elektriği iletir ve hafif gazlar yukarı doğru yol bulur. Su kaçak tespit cihazı nasıl çalışır sorusunu bu dört temel prensip üzerinden açıklayacağız. Amacımız cihaz satmak değil; ölçüm sırasında ekranda gördüğünüz renklerin, kulaklıktan gelen seslerin ve okunan rakamların ne anlama geldiğini anlamanıza yardımcı olmak.
- Termal kamera, yüzeylerden yayılan kızılötesi ışımayı sıcaklık haritasına çevirir.
- Akustik dinleme cihazı, basınçlı suyun delikten çıkarken ürettiği titreşimi yükseltir.
- Nem ölçerler, malzemenin elektriksel özelliklerindeki değişimi okur.
- İz gazı yöntemi, boruya verilen zararsız bir gazın yüzeye çıktığı noktayı algılar.
Su Kaçak Tespit Cihazı Nasıl Çalışır: Ortak Mantık
Tüm yöntemlerin ortak amacı, görünmeyen bir olayın görünür ya da ölçülebilir bir izini yakalamaktır. Borudan kaçan su; çevresindeki sıcaklığı değiştirir, ses üretir, malzemeyi ıslatır ve bir yol izler. Her cihaz bu izlerden birine odaklanır. Bu yüzden tek bir cihaz her durumda yeterli değildir; deneyimli bir uzman genellikle birkaç yöntemi birlikte kullanarak sonuçları çapraz kontrol eder.
Kabaca bir eşleştirme yapmak gerekirse:
- Sıcak su ve kalorifer hatlarında termal görüntüleme ilk akla gelen yöntemdir.
- Basınçlı temiz su hatlarında akustik dinleme noktayı daraltmada güçlüdür.
- Yayılmış ıslaklığın sınırlarını çizmek için nem ölçümü kullanılır.
- Çok küçük, sessiz ve derindeki kaçaklarda iz gazı yöntemi devreye girer.
Termal Görüntüleme: Isının Haritası
Mutlak sıfırın üzerindeki her cisim kızılötesi ışıma yayar. Termal kamera bu ışımayı bir sensör dizisiyle algılar ve her noktaya bir renk atayarak sıcaklık haritası oluşturur. Sıcak su hattında bir kaçak varsa, suyun yayıldığı bölge çevresinden daha sıcak görünür. Soğuk su hattında ise ıslak bölge buharlaşma nedeniyle genellikle daha serin bir leke olarak belirir.
Bu yöntemin sınırı, yüzeyin altını doğrudan görememesidir; kamera yalnızca yüzey sıcaklığını okur. Kalın duvarlar, aynalar ve parlak seramikler yansıma nedeniyle yanıltıcı sonuçlar verebilir. Bu nedenle termal görüntü, çoğu zaman kaçağın bulunduğu bölgeyi daraltan bir ilk adımdır. Ölçümün anlamlı olması için hattın bir süre çalıştırılması, yani sıcak suyun ya da kaloriferin açık tutularak borunun ısınması beklenir; aksi halde sıcaklık farkı ekranda belirgin hale gelmez.
Akustik Dinleme: Sesin İzini Sürmek
Basınç altındaki su küçük bir delikten çıkarken türbülans oluşturur ve bu türbülans boru cidarında ve çevresindeki malzemede titreşime dönüşür. Akustik cihazlar, zemine veya duvara temas eden hassas bir mikrofon ya da yer dinleme sensörüyle bu titreşimi toplar, yükseltir ve filtreler. Uzman, sensörü adım adım hareket ettirerek sesin en güçlü olduğu noktayı arar.
Filtreleme önemlidir, çünkü trafik, buzdolabı motoru veya komşudaki çamaşır makinesi de ses üretir. Bu yüzden akustik ölçümler genellikle ortamın sessiz olduğu saatlerde yapılır. Yöntem, özellikle basınçlı temiz su hatlarında ve kalorifer tesisatında etkilidir; basınçsız gider hatlarında ise ses oluşmadığı için sınırlı kalır.
Nem Ölçümü: Malzemenin Elektriksel Dili
Kuru sıva, beton veya ahşap elektriği zayıf iletir. Su emdiklerinde ise hem iletkenlikleri hem de dielektrik özellikleri değişir. İğneli nem ölçerler, iki ucun arasındaki direnci ölçer; iğnesiz, yani kapasitif ölçerler ise yüzeye yerleştirilen bir alanın malzemeyle etkileşimini okur. Ölçülen değerler genellikle göreli bir ölçekte gösterilir.
Tek bir sayı tek başına çok şey söylemez. Asıl bilgi, aynı duvarda farklı noktalardan alınan değerlerin karşılaştırılmasıyla ortaya çıkar. Değerlerin belirli bir noktaya doğru yükseldiği bir nem haritası, kaçağın yönünü ve yayılım alanını gösterir. Ayrıca yüzeydeki tuzlanma ve metal köşebentler iğneli ölçerlerde yüksek değer gösterebilir; bu yüzden ölçüm noktası seçimi de deneyim ister.
İz Gazı Yöntemi: Yolunu Bulan Moleküller
Bazı kaçaklar ne ses üretecek kadar basınçlı ne de termal kamerayla görülecek kadar belirgindir. Bu durumda boru hattı boşaltılır ve içine genellikle hidrojen ile azot karışımından oluşan, zararsız ve yanıcı olmayan bir iz gazı verilir. Hidrojen molekülleri çok küçük ve hafif oldukları için borudaki delikten çıkar, şap ve kaplamanın gözeneklerinden geçerek yüzeye ulaşır. Hassas bir gaz dedektörü bu molekülleri algılayarak kaçak noktasını işaretler.
Bu yöntem özellikle yerden ısıtma boruları, şap altındaki uzun temiz su hatları ve bahçe altından geçen bağlantılar gibi geniş alanlarda işe yarar. Gaz yüzeye çıkarken çatlakları ve derz aralıklarını tercih ettiği için, dedektör ilk sinyali kaçağın tam üstünde değil biraz yanında da verebilir. Uzman bu nedenle bölgeyi farklı yönlerden tarayarak en yoğun okumanın alındığı noktayı belirler. Ölçüm tamamlandığında hat yeniden suyla doldurulur ve basınç kontrol edilir.
Kontrol Listesi: Ölçüm Sırasında Uzmana Sorabileceğiniz Sorular
- Hangi yöntemi neden seçtiniz, kaçak türüne uygun mu?
- Sonucu ikinci bir yöntemle doğruladınız mı?
- Termal görüntülerde yansıma veya yoğuşma etkisi dışlandı mı?
- Nem değerleri hangi referans noktayla karşılaştırıldı?
- Kaçak noktası fotoğraf ve ölçüyle rapora işlenecek mi?
Sıkça Sorulan Sorular
Termal kamera duvarın içini görebilir mi?
Hayır. Termal kamera yalnızca yüzey sıcaklığını ölçer. Duvar içindeki suyun etkisi yüzeye yansıdığında bunu görür; bu nedenle sonuç, kaçağın derinliğine ve malzemenin ısı iletimine bağlıdır.
İz gazı insan sağlığı için tehlikeli midir?
Kaçak tespitinde kullanılan iz gazı karışımları, düşük hidrojen oranı sayesinde yanıcı olmayan ve zararsız kabul edilen karışımlardır. Uygulama sırasında ortam havalandırılır ve gaz kısa sürede dağılır.
Bir cihaz kaçağı bulamazsa ne olur?
Bu, kaçağın olmadığı anlamına gelmez; yalnızca o yöntemin bu koşullarda yetersiz kaldığını gösterebilir. Uzman böyle bir durumda başka bir prensibe dayanan cihaza geçer ve sonuçları birlikte değerlendirir. Evde sürekli bir erken uyarı istiyorsanız, iletkenlik prensibiyle çalışan akıllı su kaçak sensörlerini de inceleyebilirsiniz.
